概述:

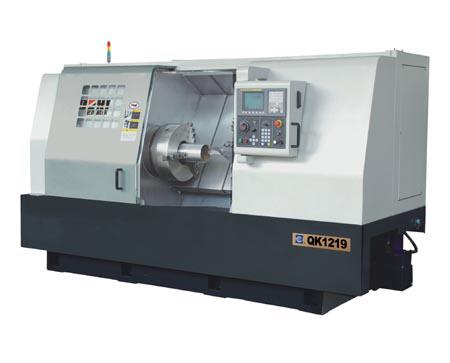

QK1212/QK1219 數控管螺紋車床是針對石油行業管螺紋加工而開發的專用效率高
數控車床。采用前后雙卡盤結構,實現長管件的可靠穩定夾持,采用排式刀架配合復合刀具,能方便的實現管子或接箍內外圓、端面車削,螺紋加工,內外倒角,既提高了加工效率和質量,又使機床可靠性大為提高。
技術規格:
項 目 |
單位 |
QK1212 |
QK1219 |
|
加 工 范 圍 |
床身上******回轉直徑 |
mm |
φ600 |
φ600 |
床鞍上******回轉直徑 |
mm |
φ280 |
φ280 |
|
******加工長度 |
mm |
600 |
600 |
|
******接箍直徑 |
mm |
φ340 |
φ340 |
|
******管子直徑 |
mm |
φ120 |
φ190 |
|
主 軸 |
普通卡盤 |
mm |
φ380 |
φ500 |
主軸中心高 |
mm |
1120 |
1120 |
|
主軸通孔直徑 |
mm |
φ130 |
φ196 |
|
主軸轉速 |
r/min |
150--1000 |
150--800 |
|
主電機功率 |
kw |
15 |
22 |
|
床 鞍 |
傾斜角度 |
DEG |
60° |
60° |
移動距離 X/Z |
mm |
340/650 |
340/650 |
|
快速移動速度 X/Z |
m/min |
8/12 |
8/12 |
|
伺服電機扭矩 X/Z |
Nm |
20/20 |
20/20 |
|
刀 架 |
刀位數 |
|
2/4 |
2/4 |
刀具尺寸 (車削/鏜孔) |
mm |
32×32/φ80 |
32×32/φ80 |
|
其 它 |
電源 |
kVA |
60 |
60 |
體積(長X寬X高) |
mm |
3650X1810X1950 |
3650X1810X1950 |
|
總重量 |
kg |
8000 |
8200 |
銷售聯系人:陳經理/18622522797
t:bo??;fnp?-?,.0000pt; mso-font-kerning:1.0000pt; " >18622522797s??;rip?-?,alt:auto; mso-pagination:widow-orphan; text-align:center; line-height:23.2500pt; " >2150/22002100/2150/
2200/2260
注:加星號(*)項為臥式六工位刀架時機床參數。
